廣東粵電新豐江發電有限責任公司應急廣播及聲光報警改造項目

2021/11/20 18:05:39

廣東粵電新豐江發電有限責任公司

廠房的應急廣播系統和聲光報警系統改造

工程設計要求及要實現的功能

   本方案根據項目提供的相關文件，并根據項目的實際需求，參照有關國際标準和國家标準，并結合我公司從事過的多個項目所積累的經驗，編制出這套技術方案。

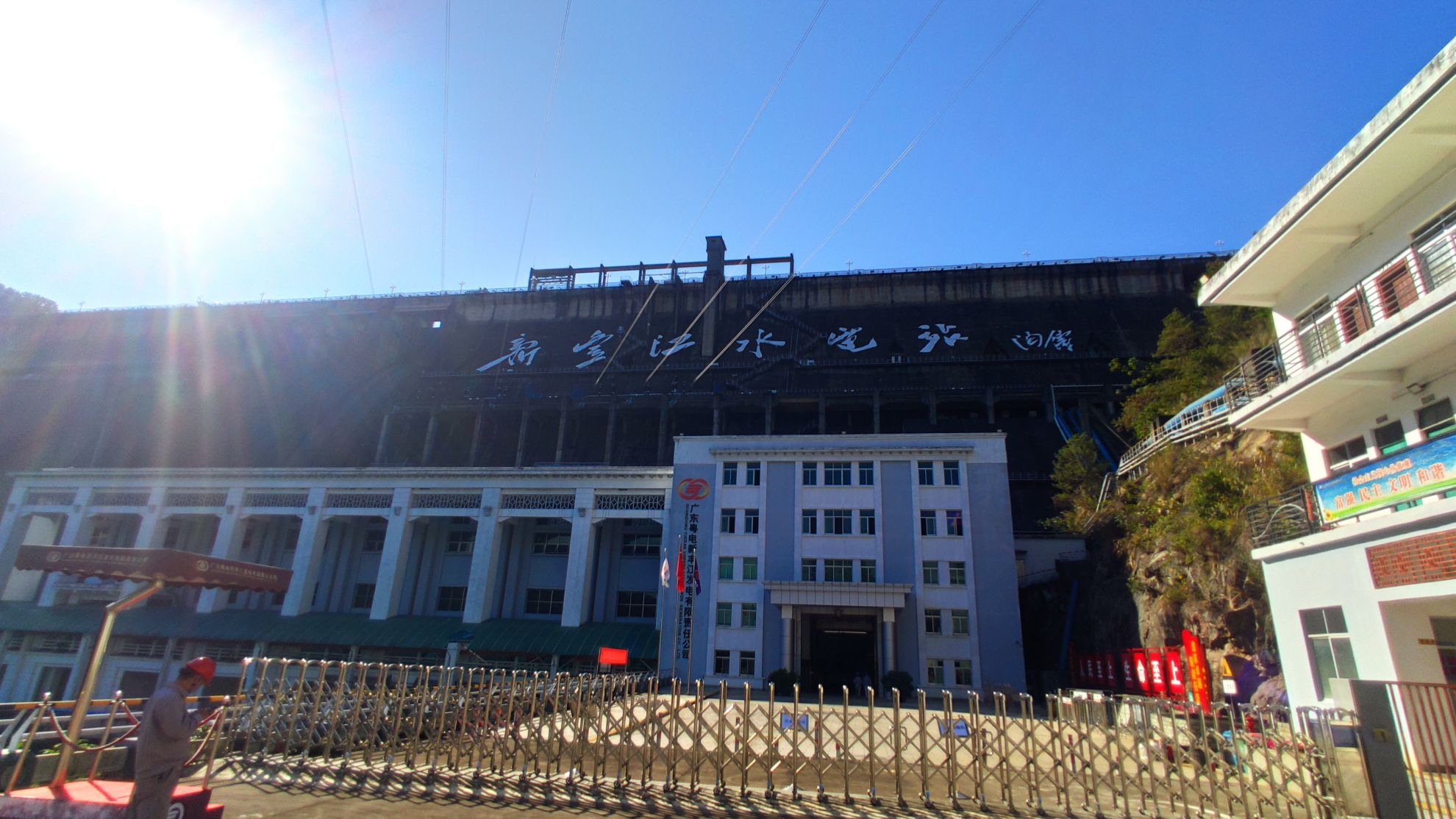

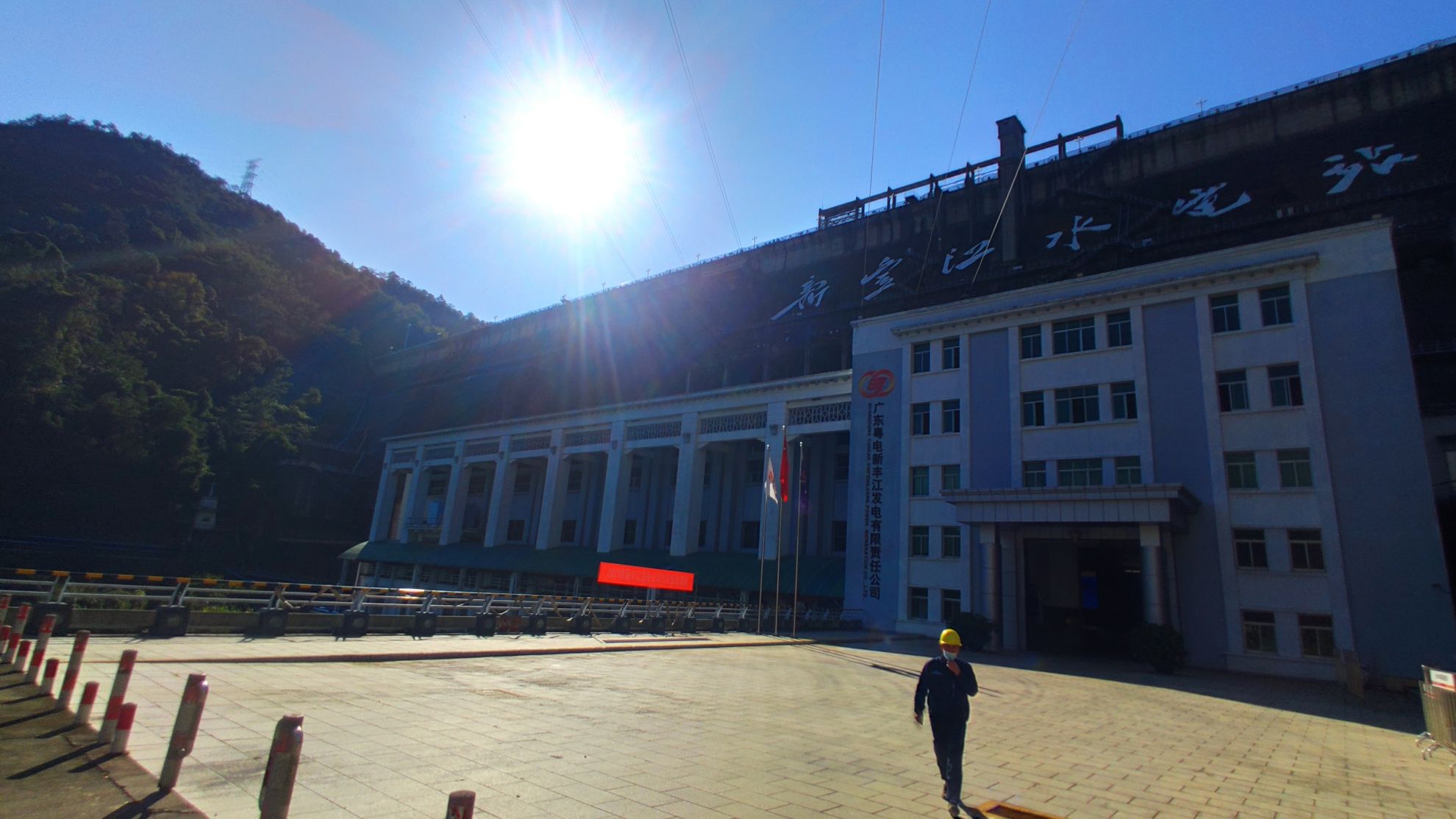

1、新豐江水電站基本狀況

1. 根據甲方提供的CAD圖紙，分别對室内廣播喇叭點位布置，共2棟樓辦公樓，一棟樓4層，一棟5層；

2. 壩區共有5層，其中發動機組有1-4号，外圍是大壩。

3. 綜合辦公樓有1間廣播室、1間弱電控制室、1間活動室等。

   由于原有的系統不能滿足現有的需求，特别是四個發電機組同時開啓時噪音巨大，存在聲音模糊不清且聲壓級根本不足以壓制本底躁音的情況，無法滿足消防緊急廣播的要求，存在安全隐患故而考慮更換全新KDSPA品牌應急廣播系統。

   2、用戶需求說明

   甲方需實現不同時段的不同廣播需求等，整個發電站廣播系統進行控制和廣播設計中，要考慮到公共廣播和緊急廣播及呼叫廣播三個部分。即設計背音樂，定時上下班打鈴廣播與消防緊急廣播相兼容。

   消防廣播應能災情自動觸發語音系統，切換緊急廣播狀态，以最高優先權向辦公樓和壩區内實現分區緊急事故廣播，并可進行人工廣播來處理事故，避免了慌忙中造成誤操作的可能性。

3、 工程系統分析

3.1系統分析

根據甲方對廣播系統功能的要求，我們本著整個系統的先進性、穩定實用性、經濟性、前瞻性，我們設計了一套多音源控制傳輸，可靠實用的背景音樂、公共（緊急）廣播系統。即設計背景音樂廣播與緊急廣播相兼容。所有的背景音樂揚聲器與消防廣播系統接通，在緊急時均能緊急廣播狀态，其消防廣播信号由消防系統提供。

考慮到分區區域的控制性，我們配置分區器控制分區的開關，每個區域可以根據不同的需要播放音樂及廣播，還可以同時進行多區域播放音樂。

3.2廣播揚聲器的選用

1）根據水電站的主體構造，在大壩外圍選用KD-622E号角式揚聲器。提供平時上下班打鈴、播放音樂以及消防緊急廣播使用。

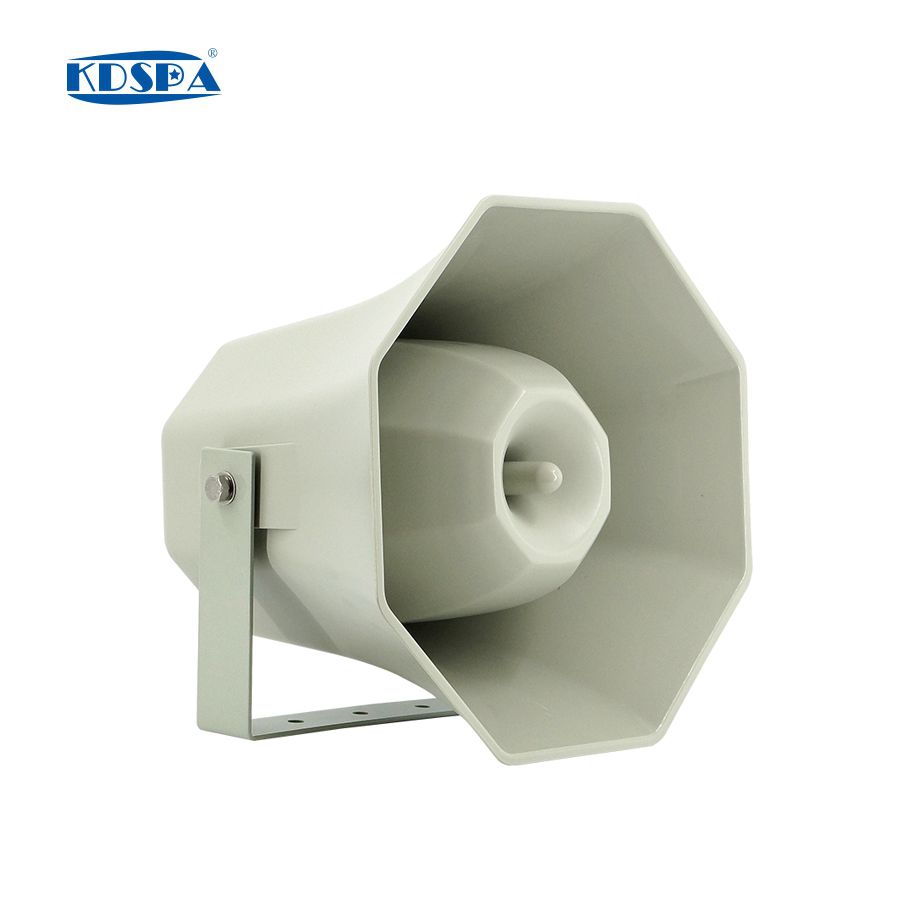

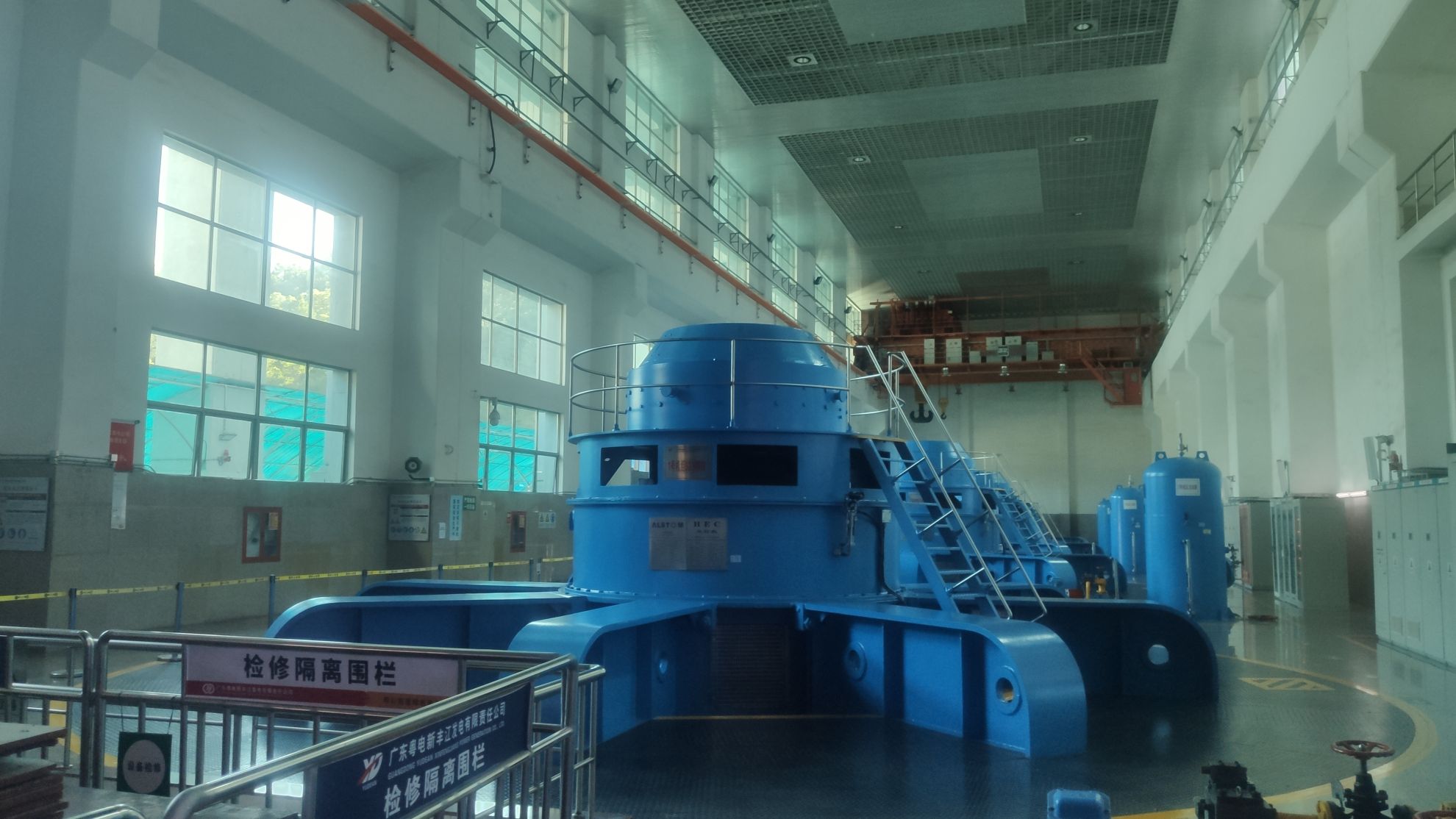

2）在發電機組室内等比較空曠面積大的場所，聲壓級高的号角揚聲器。這類号角不僅有防潮功能，而且聲壓級很大。由于四個發電機組噪聲巨大，必須選擇聲壓級較大的品種，故而我們選用了KDSPA品牌的 KD-622E号角揚聲器。詳細參數請點擊product_39_1092.html

3.3系統實現的功能

     整個廣播系統的實現體現“音源數字化，播放自動化，管理智能化，操作人性化”的多音源數字智能化廣播系統。

• 定時播放上下班打鈴廣播背景音樂曲目，同事們在音樂中放松，營造良好的工作環境

• 利用悅耳的音樂代替傳統的音效。

• 清晨時間自動播放新聞，音樂等節目。

• 系統可以實現分區、分組、全區進行廣播。

• 滿足應急廣播的基本需求，出現緊急廣播可以直接切換到緊急的狀态。

• 可靠的智能化處理和穩定傳輸技術。

• 整個廣播系統的設計體現“先進性，科學性，穩定性，經濟性，擴展性”的設計原則。



3.4系統組成說明

系統設計包括通常廣播和緊急廣播二個系統功能，從設計規範的思想出發，通常廣播和緊急廣播二個系統的設計，在功能上互相獨立，在設備上有機的結合。根據規範要求，緊急廣播的控制具有最高優先權，并采用消防聯動和自動火災報警廣播方案。

1）、通常廣播

通常廣播含有服務性廣播和業務性廣播二個功能：服務性廣播，主要用于公共區域的廣播和背景音樂、介紹、指南、以及可能需要的内容的播放。業務性廣播爲各樓層通知、找人等尋呼用途。

1. 節目源

   1. KD-5004 CD/MP3光碟播放機，播放CD/MP3音樂節目；

   2. KD-5912智能廣播控制主機配置4G音源儲存庫

2. 廣播尋呼

   用于業務性廣播，提供尋呼麥克風，選擇所要尋呼的區域，系統將自動中斷被選區域的音樂節目，發出提示樂聲，切入麥克風，播送區域尋呼麥克風的聲音。

3. 控制系統

   1、 KD-5912 智能廣播控制中心

   實現對廣播系統各種信号的選擇、分配、喇叭區域選擇、受控設備的控制。

4. 功率輸出部分

   服務性廣播和業務廣播，功率放大器及喇叭保證了語音的足夠清晰和響度，實現了性能、費用統一。

   五、區域分配

   根據區域分配劃分，系統劃分成一區綜合辦公樓等；二區大壩外圍；三區大壩發電機組，共3個廣播區域。

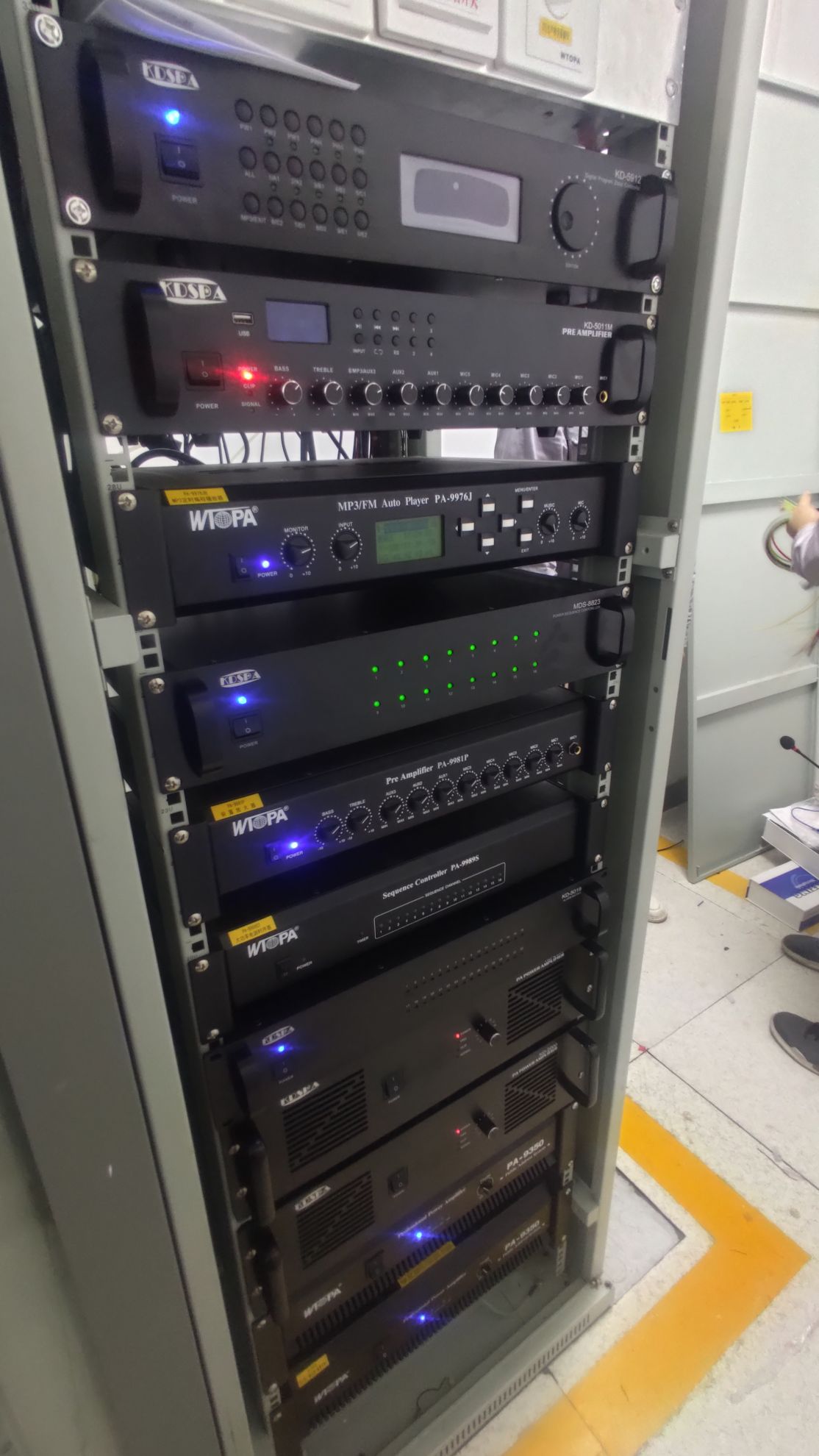

機房後端主要系統說明

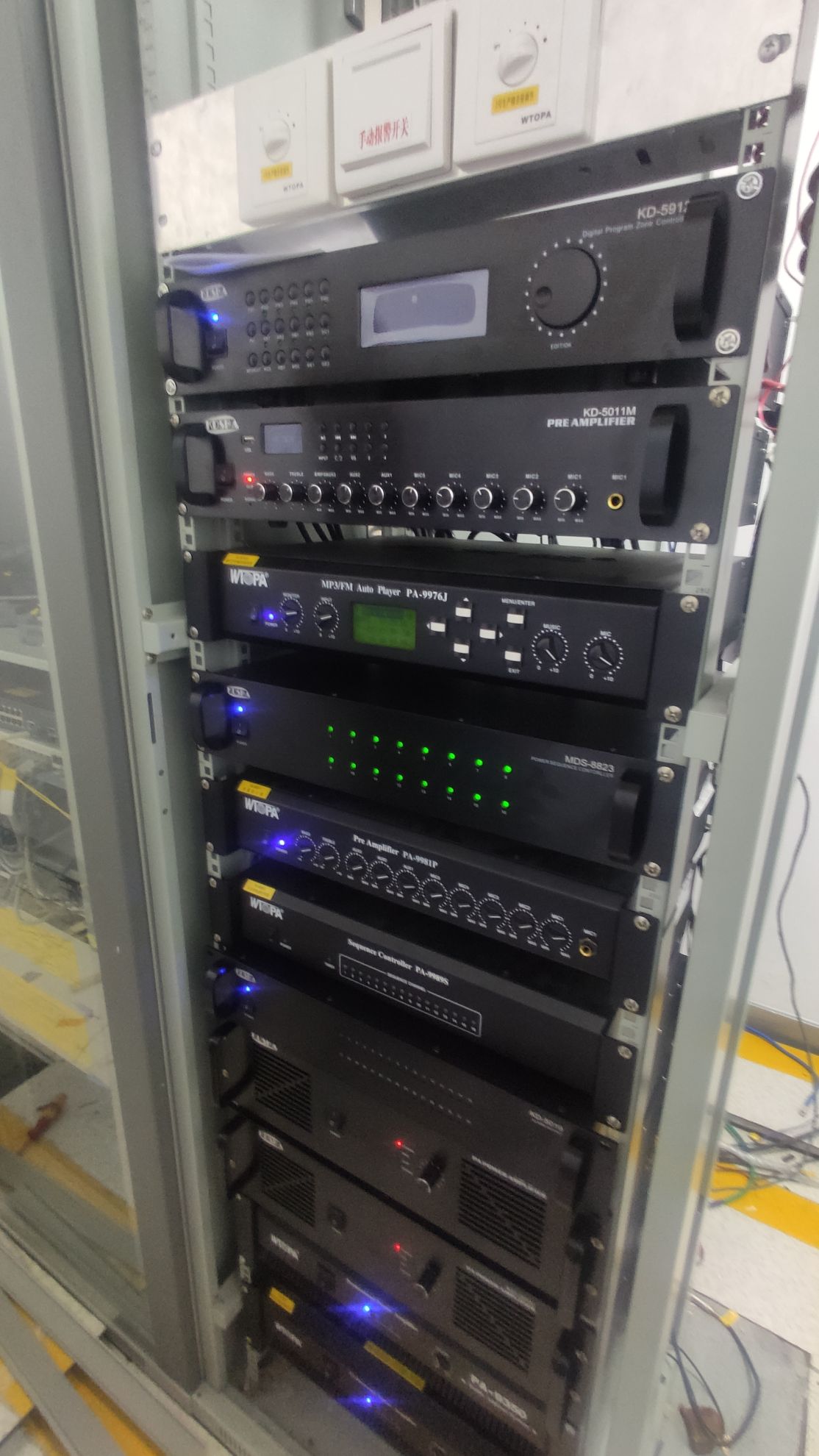

公共廣播系統的功能包括：背景音樂廣播、公共廣播、事物通知廣播以及火災緊急廣播，主機設備設在生産樓控制中心地面三層消控室。廣播系統采用多音源多分區的廣播系統，廣播分區和消防分區對應。系統可播放MP3、系統定時廣播、話筒等多套音源；采用傳統100V定壓傳輸方式設計。

系統滿足消防強切廣播功能，當發生火災時，來自消防中心主機的OV短路信号接至本系統智能化廣播主機，根據防火分區選擇廣播分區，將公共廣播系統強切到消防狀态，進行消防緊急廣播，指揮疏散。緊急廣播系統能和聲光報警信号器聯動報警，以滿足緊急廣播和消防廣播的需求。

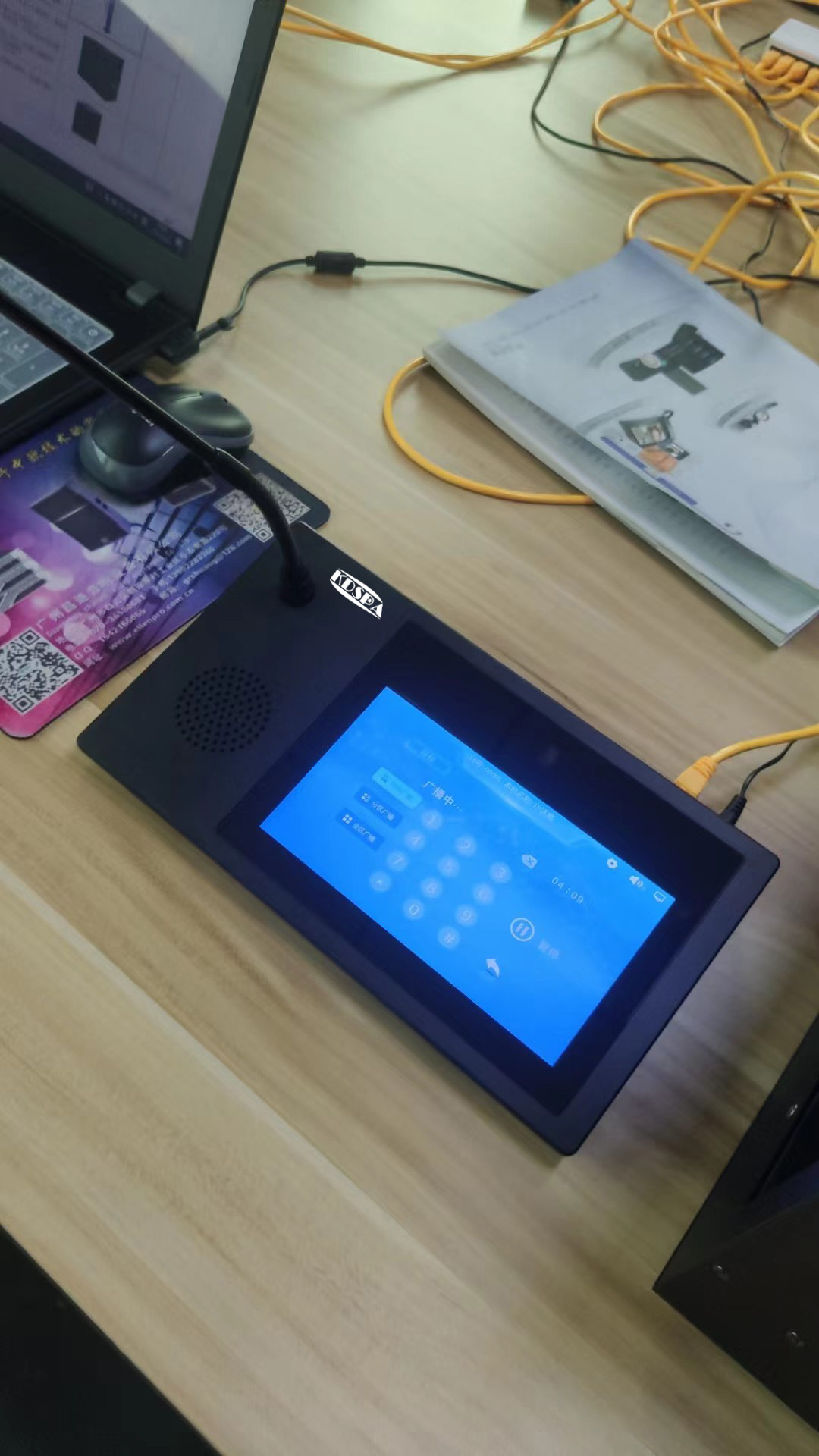

系統滿足遠程分控功能，廣播操作員不必到廣播機房廣播，分控點可通過一根網線傳輸RS485控制信号和音頻信号到主機房來實現遠程分控功能，最遠可達1000米。本項目中，可在領導辦公室設置分控點，當有緊急通知需要廣播時，直接可以在領導辦公室播放緊急通知和講話。

前端系統組成

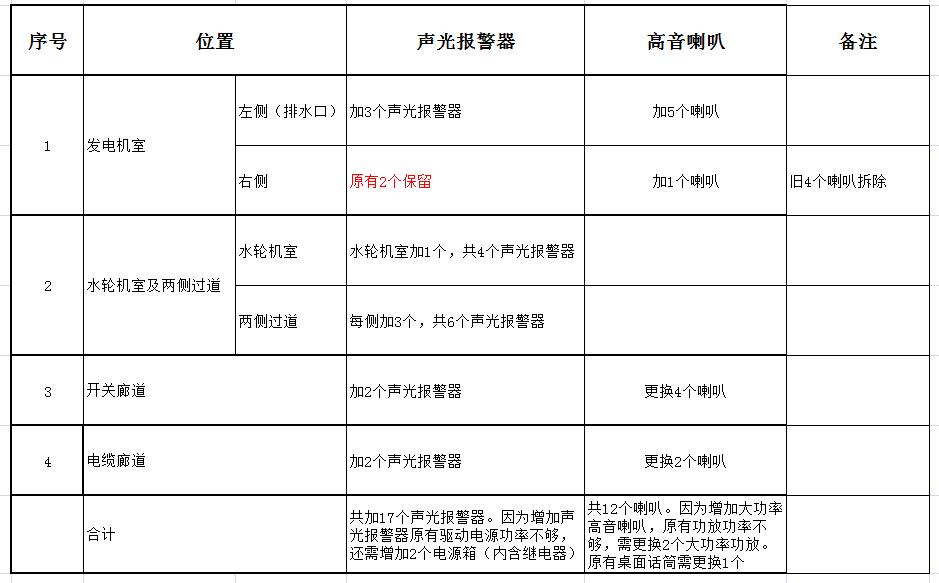

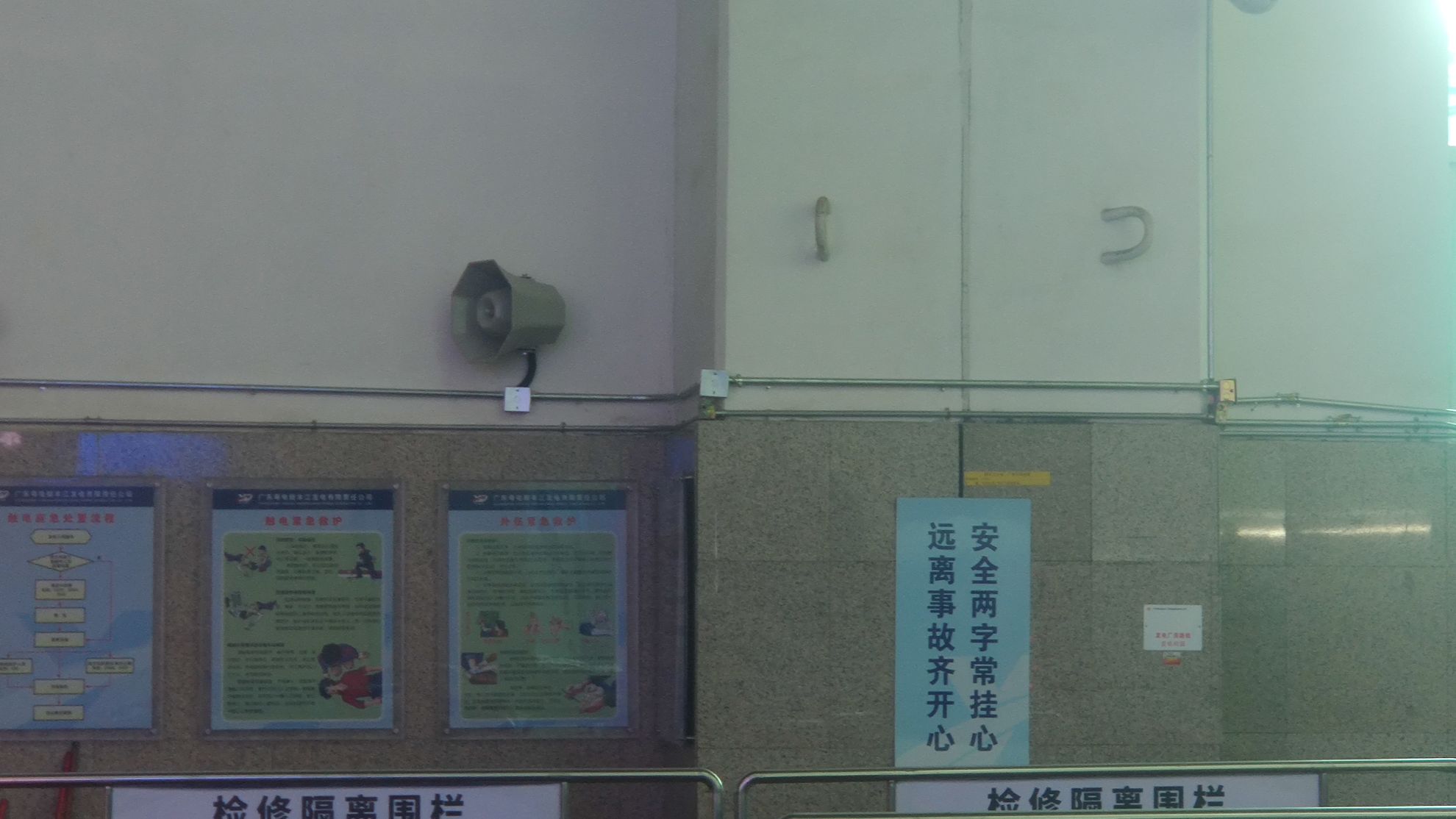

廣播音箱設置在發電機組、辦公樓各層公共走廊；其中在開關廊道更換4隻；在電纜廊道更換2隻；室内發電機組左右兩側增加6隻 （其中左側5隻、右側1隻）。廣播主機采用智能化主機，通過網線的RS485信号和遠程分控尋呼話筒連接以實現對智能主機的遠程控制和管理。公共廣播系統主機至揚聲器之間各回路的線纜均采用ZR-RVS2*2.5線纜敷設；所有廣播橋架（利用原電施圖消防橋架的廣播槽位）及明敷管道外壁均擦塗防火塗料等防火處理。

2）緊急廣播

1、 KD-5912消防報警控制主機

    廣播系統通過聯動接口KD-5211與消防系統主機相連,實現臨層報警、分區尋呼控制、自動消防或手動緊急廣播功能，它是火災或其它災難的報警、疏散、指揮的必要設備措施，對于非緊急區域不影響正常廣播，避免引起恐慌和混亂亂。

配置了此套設備後，水電站公共廣播方面的需求和消防聯動方面的要求得到了滿足，完善了一個水力發電站所必須的公共設施。KDSPA品牌，作爲一個知名并且價位适當的品牌，特别适用于各種應用場景，爲多個知名房公司使用，同時也做出了許多在背景音樂及消防聯動方面極其優秀的典範。

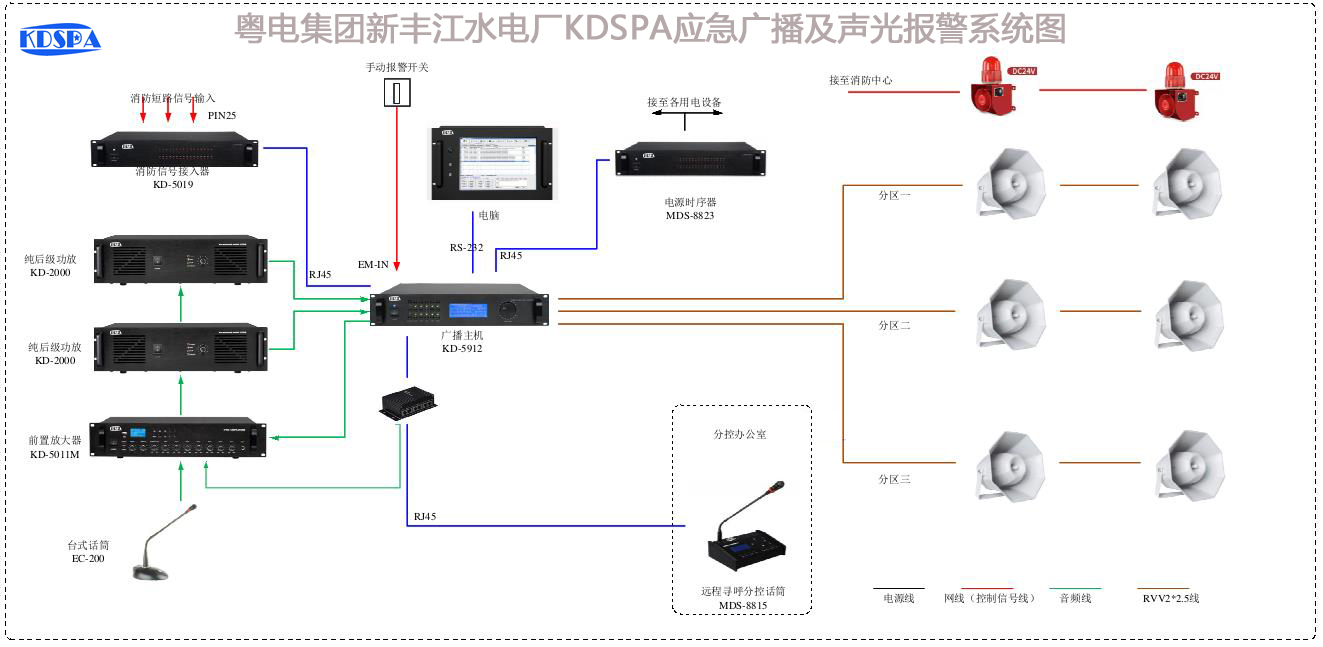

三、新豐江水電站應急廣播及聲光報警系統設計連接圖

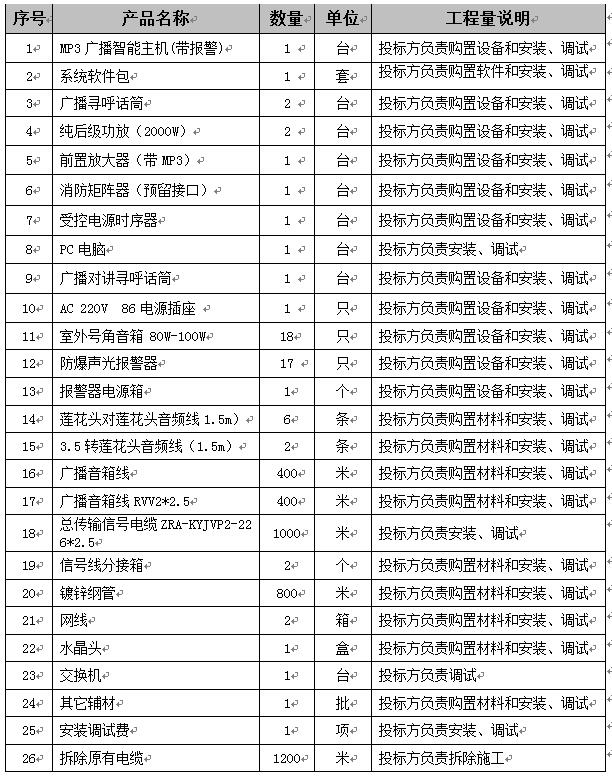

 系統清單

主要産品特點
