一、音響系統說明
多功能廳，是指可以用于召開各類會議、學術讨論、演講、報告、新聞發布、産品展示、多媒體教學培訓、觀看電影、舉辦中小型文藝演出、舞會等活動的場所。通常面積較大，并且設有舞台、活動座椅和獨立的控制室。它結合了現代化的專業音響設施、多媒體顯示設備、高清晰攝錄像技術、智能化集中控制、舞台燈光照明等多種多樣的功能于一身，在近幾年的時間裡得到了迅速的普及和應用，非常适合我國的國情需要。通常設立在大中型企事業單位、政府機關、展覽中心、商務酒店、培訓中心、學校等地。
多功能廳具備專業的音響擴聲系統、先進的多媒體顯示系統、豐富的舞台燈光照明系統以及智能化的集中控制系統，爲召開各類會議、學術報告、觀看電影、舉辦中小型文藝演出等活動提供卓越的音質效果、清晰的畫面顯示以及簡單便捷的集中控制。在多功能廳的音響擴聲系統中，可以分爲會議系統和擴聲系統兩部分。會議系統可以具有發言讨論、投票表決、同聲傳譯等時下流行的現代化會議功能。發言讨論的席位可以根據會議的規模任意增減，最多可實現數百人參與的大規模會議讨論。同時，會議系統還具有多種發言模式，如：先話者優先、後話者優先、主席獨控、計時讨論、自由讨論、聲控、手動等，爲與會人員提供更爲便利的會議方式。投票表決功能隻需輕松按鍵選擇，即可實現時事的投票結果統計、顯示等，使會議效率大大提高。同聲傳譯系統通常采用無線的傳播方式，最多可以同時翻譯幾十種不同國家的語言，實現數百人的無線旁聽系統。在會議系統中還可以增設視像跟蹤、遠程視頻會議等功能將會議進程中的聲音與畫面完美結合。視像跟蹤是利用攝像頭與會議系統的聯動來實現的，當發言人開啓發言話筒時，攝像頭便可自動追蹤到發言人的位置，并將畫面發送到顯示設備上。遠程視頻會議則是通過網絡技術與異地的相關人員進行時事的視頻會議讨論。多功能廳内的擴聲系統主要是爲播放電影、文藝演出時提供優良的聲音效果。通常根據廳堂的面積大小、功能的需求來選擇十幾隻乃至幾十隻揚聲器進行擴聲。此外，系統中還應包括有線話筒、無線話筒、機等音源設備，以及調音台、數字音頻處理器、均衡器、效果器等控制、處理設備，根據多功能廳的功能需求适當增減。
1.設計思路
在系統設計過程中，我們充分考慮系統今後的使用方式及使用功能後，重點側重于語言清晰度、傳聲增益，以及多種功能應用的靈活轉換和方便的操作性等方面。此外，還要充分保證系統的兼容性、可靠性及擴展性。該多功能廳音響系統可滿足如下使用功能：
l 會議； l 報告會、學術交流； l 教學、培訓； l 小型文藝演出； l 電影放映。 2.設計原則
爲將多功能廳建設成爲中高檔多功能廳，本工程將按照智能建築乙級标準、廳堂擴聲标準進行設計，所采用的系統以及系統的構成應遵循以下的設計原則：
開放性：在總體規劃多功能廳智能化系統方案時，充分考慮多功能廳的信息發展規則，使其成爲真正數字化的多功能現代多功能廳。同時，系統設計采用的各設備（軟、硬件）均符合國際通用标準，符合開放性設計原則。 安全性：保證系統和信息的高安全性，采取必要的防範措施，使整個系統受到故障而造成對系統破壞的可能性達到最小。 可靠性：根據具體設備的功能、特性等分别采用冗餘、容錯等技術、确保系統運行的高可靠性和容錯性，使其長期處于穩定的工作狀态。 集成性：充分考慮多功能廳整個智能化系統所涉及的各個子系統的集成和信息共享，保證整個智能化系統總體結構上的先進性和合理性，實現對各子系統的分散式控制、集中統一式管理和監控。可以集成不同生産廠商不同類型的先進産品，使整個智能化系統可以随著技術的發展和進步。不斷得到實現和提高。 标準化：方案設計應依照國家和地區的有關标準進行。此外，根據各個子系統總體結構的要求，各個子系統必須結構化和标準化，并代表當今最新的技術成就。 經濟、實用性：在實現先進性、可靠性的前提下，達到功能與經濟的優化設計。既要防止片面追求系統的超前性，也要防止片面追求經濟性而降低功能與技術的先進性。使系統具有較高的性能價格比，較好地滿足多功能廳的實際需要。 可擴展性：多功能廳應用的技術不斷向前發展，用戶需求也在不斷變化，因此該系統的設計與實施充分考慮了可擴展 性，可升級性和靈活性。 易維護性：由于多功能廳的智能系統繁雜，運行過程中維護是很重要的，因此系統應滿足操作簡便。凡與用戶交互的界面均具體實字顯示，不需要使用者具備專業的計算機知識，能方便、正确的使用。 标準化：方案設計應依照國家和地區的有關标準進行。此外，根據各個子系統總體結構的要求，各個子系統必須結構化和标準化，并代表當今最新的技術成就。 3.會議系統 本項目多功能廳面積較大，會議規模爲大型會議，功能要求比較多，适合采用手接手專業會議系統。會議系統應能滿足現代化會議、學術報告、信息發布的需要，因此需設計成集LED顯示系統、展示演示系統、數字會議發言讨論表決系統、音響擴聲系統、中央控制系統、信号處理與接駁系統、會議智能攝像系統、會議錄像系統、會議燈光幕标幕布系統等應用爲一體的多媒體智能電子會議系統。 1） 會議系統需具備發言、表決、錄音、視頻跟蹤等功能： 2） 采用數字型手拉手方式連接； 3） 由于控制室與舞台，需增加延長線； 4） 會議面闆或集中控制面闆需采用暗埋方式，保證舞台的平整美觀；

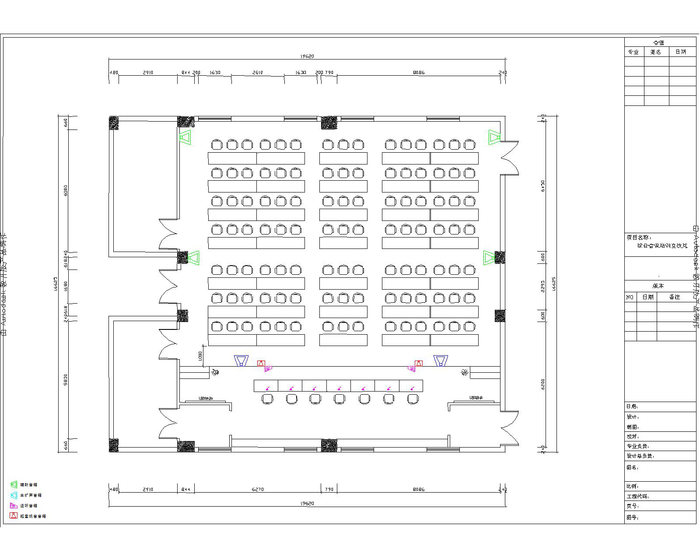

4.音頻擴音系統

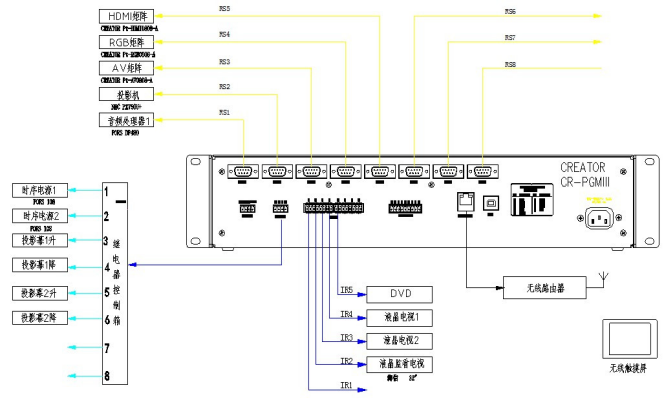

在多功能報告廳擴聲設計中首先需要保證揚聲器的覆蓋範圍是否合理，如覆蓋區域是否偏小，如偏小就會造成部分區域直達聲覆蓋不到，從而導緻語言清晰度下降的問題；是否偏大，偏大則會造成牆面、天花等處的反射聲增加，從而導緻聲場複雜，音質下降等問題。其次，需要保證聽音區域内聲壓達到使用要求，且前後場的聲壓均勻，這都需要對揚聲器組的水平覆蓋角度和垂直覆蓋角度進行細緻、精确的調整才能做到。 1） 配備高清晰音質品質的主音箱、輔助音箱、返聽音響、監聽音箱和超低音響，使整個會場音源效果更佳； 2） 采用全數碼音頻處理； 3） 調音台采用12路數字調音台，并具有可擴展功能，每路輸出應都具有獨立的31段參量均衡器； 4） 舞台上的主音箱及返聽音響采用端口對接，可拆，便于舞台布置 5） 配備無線手持、頭戴式麥克風和鵝頸式麥克風，便于學術報告、演講、晚會等的使用。 5.集中控制系統 集中控制系統作爲整個多功能報告廳的核心部分，擔負著對各個子功能的集中操作，也是各個子功能實現具體動作的指令控制中心。 1） 需可以將不同廠家、型号、性質的器材或硬件，及環境裝置連接起來。隻需輕按觸摸屏就可實現視音頻切換、VGA切換，集中控制系統電源的開關；環境燈光的調節及開關；窗簾及投影幕布的開關、升降；可調節擴聲系統的音量及音質；通過紅外線可控制多種電器，如DVD、VCR及電視機、投影儀等功能； 2） 可以通過RS232輸出端口和RS485控制端口控制任何連接于這些端口的設備； 3） 連接局域網或Internet可以實現在遠端甚至異地進行控制。控制系統的界面要求漢化、可靠、便于操作、人性化、模式化的設計。同時爲系統預留接口，便于系統的擴展和升級。編程軟件要求爲中文界面，便于用戶操作人員操控； 4） 能對多功能廳視聽設備及廳内環境（照明燈光、窗簾）進行控制，整個視聽系統能在有線/無線觸摸屏上實現完整操作； 5） 能對投影機、音源設備等的電源控制； 6） 能對所有音視頻播放設備進行遙控開、關、播放、停止等；
二、舞台燈光系統說明
舞台燈光系統設計應遵循舞台藝術表演的規律和特殊使用要求進行配置，其目的在于將各種表演藝術再現過程所需的燈光工藝設備，按系統工程進行設計配置，使舞台燈光系統準确、圓滿地爲藝術展示服務。
l 滿足各類會議演講的需要。
l 滿足各類中小型綜藝晚會演出的照明和光效需要。
1.燈光系統的構成
l 燈光系統由電腦燈和基礎照明和燈光控制部分組成。
l 電腦燈由搖頭電腦燈及電腦控台組成。
l 燈光師可跟據不同的需要編排。
l 出不同的效果儲存到電腦控台裡，到需要時輕輕的一點就演繹出璀璨的效果出來。
l 基礎照明主要爲會議學術交流時增加舞台亮度滿足錄像拍照的需要。
l 采用桁架安裝方式。

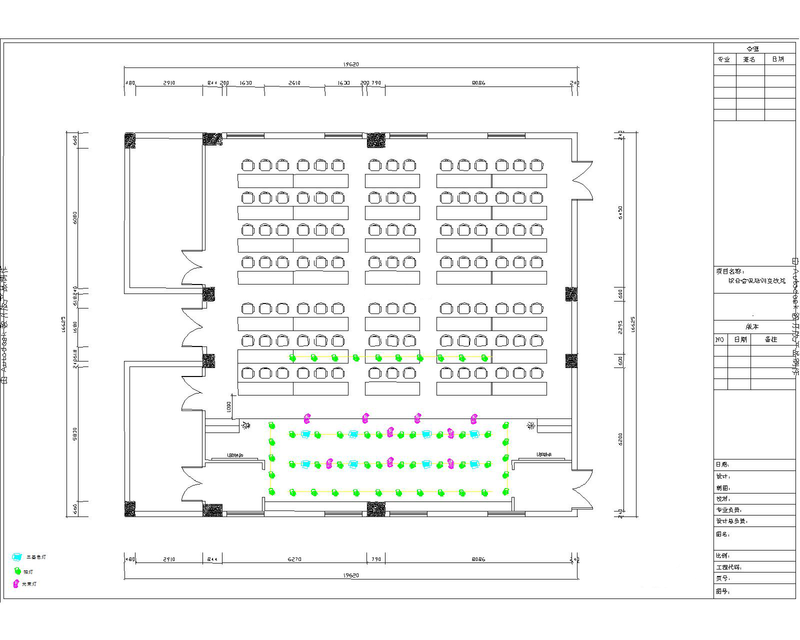

l 布置面燈、54顆3W全彩帕燈和三基色燈爲舞台主光，并配備多隻電腦搖頭光束燈、側燈、泡泡機、煙霧機等設備做爲效果輔助。
