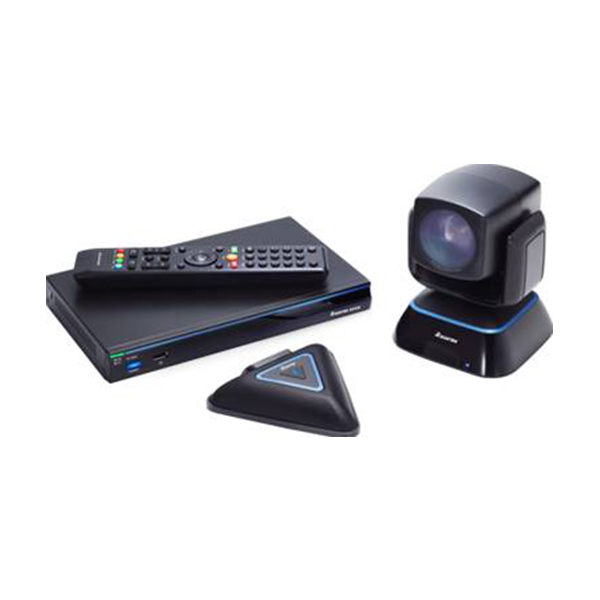

H816高清遠程視頻會議(1+6)SU-8000/TH-H816/TH-H800

2019/1/26 14:48:55

H816高清遠程視頻會議(1+6)SU-8000/TH-H816/TH-H800




         第一章  系統簡介

互聯互通視頻會議系統是具有完全自主知識産權的視訊産品,它支持H.320、H.323雙協議以及MPEG-2/MPEG-4/H.264視頻編解碼标準等核心技術,覆蓋了專業會議室、流媒體應用、數據會議服務等多個方面。

互聯互通視頻會議系統高清終端配備标準的攝像頭、麥克風、遙控器等。遵循有關國際和國内的規範要求;采用當今最新和尖端的IT、通信、多媒體處理和視頻會議等成熟的技術。系統具有高度的安全性措施和加密系統,有效抵制網絡病毒和黑客等攻擊,具有防火牆功能,具備嚴格的授權和認證機制。

互聯互通視頻會議系統具有非常靈活的網絡結構,不需要爲視頻業務提供專門的信道。隻要數據網絡到達的地方,就可實現視頻通信。除了視頻傳輸之外,還能提供視頻點播、數據會議等豐富的多媒體應用功能。

互聯互通視頻會議系統性價比高,兼容性好,用戶無須花費高昂成本,隻需利用互聯網或局域網就能夠實現高質量、高可靠性的視頻會議、遠程互動及網絡化辦公。這一運用能讓擁有分支機構的人及單位随時交流、運籌帷幄,大大節省了日常開支和辦公費用,有效提高了工作效率

第二章  總體設計目标

2.1方案中的視頻編碼技術采用當前先進的能适用于多種帶寬條件下的視頻壓縮算法H.261、H.263、H.264等壓縮标準,兼容圖像編解碼技術,實現高清晰度畫質,并提供高保真CD音質,充分保證視頻會議的高質量。視頻通訊協議采用了先進的H.323V4協議平台,這樣既滿足廣域網的帶寬保證,又滿足在計算機網上開展視頻業務的需求。

2.兼容性

采用标準的H.261、H.263、H.264等壓縮編碼标準和H.323V4體系結構,能夠很好地與其他視頻會議系統互通互控。

2.3可擴展性

本方案除了充分保證傳統視頻會議的質量及可靠之外,還力求大大拓展視頻會議的應用範圍和應用内容,充分體現網絡化視頻應用的潮流和方向

2.4高可靠性

本方案要求系統可長期不間斷運行。會議終端和MCU之間還具有自動恢複鏈接功能。會議中如果因爲線路問題造成掉點,可以在極短時間内恢複,不影響會議的正常召開。會議終端和MCU同時還具有自适應能力。當網絡出現擁塞時,終端會議優先保證音頻流的發送,從而保證會議的不間斷性。

2.5可管理性

系統具有圖形化界面的管理,可直觀方便地對系統實現全程網管,大大減輕維護難度。系統運行提供日志,記錄運行過程中出現的異常信息。管理員和工程人員可以通過查詢運行日志随時了解設備運行狀況。

第三章  系統設計優勢

3.1标準化設計

支持規範ITU-T H323國際标準,所有硬件視頻設備均按照國際統一标準進行設計,各廠家産品均可互聯互通,兼容擴展性好。方便于用戶以後系統擴容,避免重複建設。

3.2穩定性

所有硬件設備均基于嵌入式硬件平台,能夠7×24小時無故障的連續工作,穩定可靠,會議過程中一般不會出現系統當機等非人爲異常現象,極大的保證了會議的連續性。

3.3安全性

基于硬件平台,采用嵌入式操作系統,軟件固化,不易受到其他程序攻擊,尤其在抗病毒方面,不易受病毒攻擊。

3.4操作簡單

提供專用的硬件管理系統,操作簡單,維護方便,進行會議時,隻需對設備進行開關機操作即可,不,, , , 需要有專業的IT維護人員

第四章 主要功能特色

4.1點對點會議模式

用于用戶各級領導、各部門領導之間召開遠程視頻會議,這是視頻會議系統的主要會議方式之一。如:總部聽取各分部領導的工作彙報,使某某領導能夠對重大事件作出最快的了解、處理。

各分部之間的點對點的工作交流會議。如:對某個重要活動情況進行通報、對地域性的規劃活動進行部署等。

4.2多組多點會議模式

本次建設的視頻會議系統可以同時召開多個會議,這樣可以同時滿足系統内同時産生的多個的遠程視頻會議的要求。

不同的會場之間進行不同方面的工作會議。

可以再級聯狀态下實現多組會議的召開。

多個項目同時進行會議溝通,比如:召開一個遠程培訓的同時,還要進行一個領導決策會議。

系統管理員可以對每個會議進行單獨的控制和管理。

4.3圖文會議模式

本方案推薦的視頻會議系統支持标準的H.239雙視頻流技術,可以在會議的同時實現培訓的功能:

主會場對分會場培訓或PC内容演示:主會場可以同時傳送1路會場視頻和1路PC内容,分會場可以通過兩個監視器上分别顯示主會場的視頻和PC内容,也可通過1個監視器采用畫中畫形式顯示。

分會場對主會場彙報工作:分會場可以同時傳送1路會場視頻和1路PC内容,主會場和其他分會場可以通過兩個監視器上分别顯示主會場的視頻和PC内容,也可通過1個監視器采用畫中畫形式顯示。



MCU視頻會議多點控制器 SU-H8000

遵循标準

通信标準:

ITU-T H.323協議、 SIP協議

視頻标準:

Mpeg-4/H.261/H.263+/H.264等編碼标準

音頻标準:

G.711/G.722.1/G.723.1等編碼标準

雙流、多流:

H.239、H.239+

安全加密:

DES、MD5、SSL、H.235

容量

會議容量:單MCU最大支持100個用戶

速率适配

全速率适配,任意速率加入會議

全數量适配,每個終端速率都可不同,速率适配終端數量不限

組網能力

負載均衡

分布式組網

多級級聯組網

接口

4×LAN接口

1×VGA接口

登錄與維護

WEB遠程

支持的分辨率

320*240、352*288、640*480、1280*720、1920*1080

MCU交叉連接

支持合法互聯網地址方式連接

支持防火牆地址映射方式連接

互通性

Polycom HDX 系列, VSX 系列,

ViewStation 系列, PVX 軟終端

LifeSize

Sony G 系列

中興

科達

華爲

……

延時

轉發延時10ms以内

MCU級聯延時10ms以内

環境要求

工作溫度範圍:0℃~+50℃

相對濕度:20%~85%,非凝結

電氣特性

工作電壓:220V±10%

工作頻率:50Hz±10%

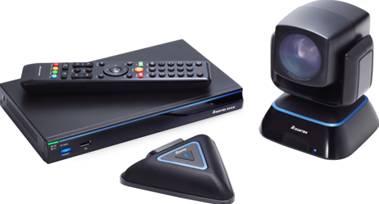

視頻會議硬件終端 TH-H816



遵循标準

通信标準:

ITU-T H.323協議、 SIP協議

連線頻寬128Kbps ~ 4Mbps

RJ45 network LAN (10/100Mbps)

支持IPv4及IPv6協議标準

手動頻寬設定

任一點均可啓動同步分享

視頻标準:

支持ITU-T H.261、H.263、H.263+、H.264視頻協議

支持HD1080P、HD720P、4CIF、CIF格式

支持H.239 同步視訊分享

音頻标準:

支持G.711、G.722、G.722.1、G.722.1C、G.728

高畫質鏡頭

200萬像素、16倍光學變焦,CMOS圖像傳感器,具備1080P30fps視頻圖像采集能力。

雙流、多流:

H.239、H.239+

安全加密:

DES、MD5、SSL、H.235

系統組件

高畫質PTZ攝影機

串接式麥克風x 1

紅外線無線遙控器

L 型架(承載鏡頭專用)

傳輸線

顯示

支援XGA (4:3) / HD1080p (16:9)

支援單/雙顯幕顯示

多重版面顯示方式

支持多國語言使用者介面(英語/繁中/簡中/捷克語/丹麥語/荷蘭語/芬蘭語/法語/ 德語/匈牙利語/義大利語/日語/韓語/挪威語/波蘭語/葡萄牙語/羅馬尼亞語/俄語/西班牙語/瑞典語/泰語)

 會議中顯示對方站點名稱

視訊規格

 30fps 隻需最低128 Kbps

 會議影像解析度 :

 - CIF (352 x 288)

 - 4SIF (704 x 480

 - 4CIF (704 x 576)

 - HD720p (1280 x 720)

- HD1080p (1920 x 1080)

同步分享影像解析度 :

- VGA (640 x 480)

- SXGA (1280 x 1024)

支援位元率控制

支援H.239 本機端與遠端同步分享功能


視頻輸入接口

1394接口, VGA接口

視頻輸出接口

HDMI接口, VGA接口

音訊特性

回音消除,雜音消除,AGC 自動增益控制

支持自動噪聲抑制、自動增益控制和自動回聲消除功能。

支持會場靜音,會場聲音輸出大小可調

音訊輸入

串接式麥克風,3-pin 迷你XLR AUX 麥克風,3.5mm Phone Jack Line-In

音訊輸出

HDMI,3.5mm Phone Jack Line-Out

環境要求

工作溫度範圍:0℃~+50℃

相對濕度:20%~85%,非凝結

電氣特性

工作電壓:220V±10%

工作頻率:50Hz±10%

其它功能

支持NAT、防火牆穿越、Telnet、HELPeRTM丢包恢複技術、AES加密。

獨有Wake-on-LAN網絡喚醒技術

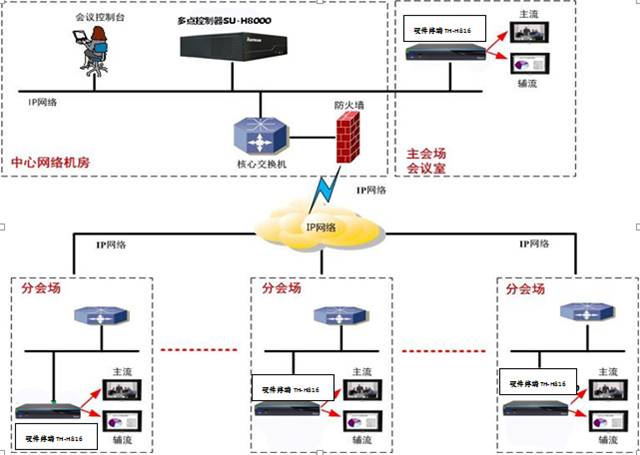

系統組建應用拓撲圖



5.2 多點控制器部署規劃

視頻會議多點控制器托管于BGP雙線機房或都部署于内部機房,采用多線接入,進行快速解析、就近訪問,系統管理員可以直接管理和遠程控制。圖像編碼體制支持H.264/ISO MPEG4視頻标準,具備IP接口,支持召開不同分辨率不同速率不同協議的混網會議。多點控制器可授權軟件升級。



5.3主會場會議室部署規劃

在主會場會議室部署一台高清視頻會議硬件終端及相關配套外圍設備。

5.4分會場會議室部署規劃

在各分會場會議室部署一台高清視頻會議硬件終端及相關配套外圍設備。

5.5帶寬要求

以下爲帶寬計算的一些說明。

目前視頻會議帶寬分爲終端節點帶寬和多點控制器帶寬。在這兩類帶寬中,每類帶寬都是由上行帶寬和下行帶寬組成,是非對稱的帶寬。

多點控制器帶寬要求 1080P

以下爲傳輸圖像時的帶寬要求:

帶寬需求:針對目前2個點的用戶登錄圖像、數據、聲音的傳輸、文檔的同步則所需服務器上行帶寬爲4M。

各會場帶寬計算

帶寬需求:一路用戶登錄圖像、數據、聲音的傳輸、文檔的同步則所需上行帶寬爲2M。
