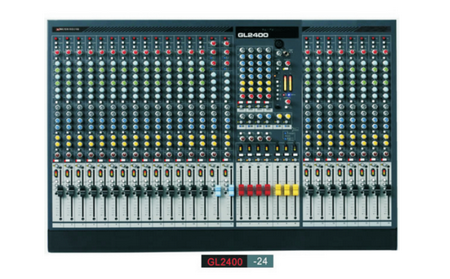

24通道結構；左右信道/主信道輸出

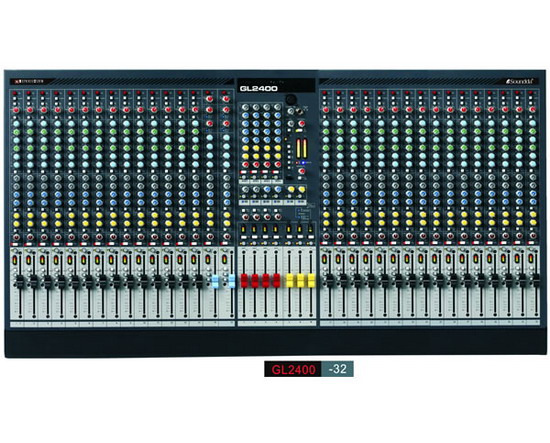

32   通道結構；左右信道/主信道輸出

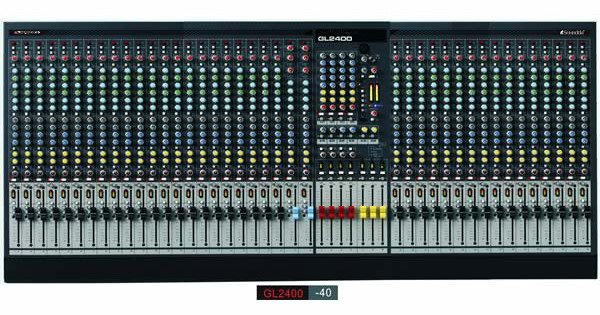

40   通道結構；左右信道/主信道輸出

4個可聲像控制編組；6個輔助發送信道，其中每個信道配備推子前/後切換開關

2個立體聲信道，每個信道備有話筒與雙立體聲行輸入

7x4   矩陣；特有的雙功能即主擴聲與/或監控聽調音

單通道能被用于左右疊加、或調音師喇叭監聽通道；

可通過通道直接輸出進行錄音；

具有電平微調與共享輸入的矩陣外接輸入；

立體聲輸入通道可以獨立地分配給左右通道；

立體聲通道的話筒輸入可以用交換跳線接到矩陣；

4段EQ、2段掃頻；100Hz 高通濾波器；

獨立的幻象供電與相位轉換開關；

專用主輸出及立體聲監聽電平燈；

内部跳線帽，可選 EQ 前/後輔助輸出、直接輸出與其它選項

所有推子均帶有靜音、電平燈和 AFL；

内部聯絡信号通道可供選擇；

1kHz   正弦/粉紅噪聲發生器；

錄音機可接入到左右信道和監聽信道；

耳筒插座及本地監聽輸出；

+26dBu   餘量的電子平衡式 XLR 輸出電路；

74dB   前置放大器可接受高至 +34dBu 的話筒或線路輸入電平 ；

超低噪聲的前級混合放大器設計；

内置電源及帶有MPS12後備電源插口（16到32通道型号）

可使用 RPS11 電源進行外置供電，另外還提供 RPS11 備用電源插座（40 信道型号）；

100mm   防塵推子；

螺絲母緊固電位器式的電路闆分離安裝工藝；

備有供添加副調音台用的 Sys-Link V2 調音台輸入鏈路；

4   針 XLR 燈座發光二極管照明燈

最大輸入電平：

Mic+34dBu(inc   pad);CH Line +34dBu;Other Line +20dBu

最大輸出電平：

XLR   +26dBu;Jake+20dBu

内部電平上限：

Channels   +20dB;Mix+22dB

電平表：

3   colour LED,quasi peak response

靈敏度：

OVU=+4dBu   at XLR output

總音量控制電平表：

12   segment-30dB-(+16dB)

通道電平表：

4   segment -12dB、0dB、+6dB、+16dB(5db   before clip)

頻率響應：

20Hz-50kHz+/-0.5dB

Mic   CMRR(1kHz):

>80dB   typical

THD+N(+14dBu   1kHz):

Channel   to mix out<0.003%

串聲(1kHz)：

Fader   shutoff>90dB;Mute shutoff>90dB;lnter channel>90dB

噪聲(有效值22Hz-22kHz)：

Mic   EIN-128dB;Residual output noise<-96dBu(-100dB S/N)
  LR mix noise 16 routed<-86dBu(-90dB S/N)
  Group mix noise 16 routed<-86dBu(-90dB S/N)
  Aux mix noise 16 routed<-92dBu(-90dB S/N)
  Mix noise 16line 0dB gain<-86dB S/N

通道HPE：

12dB/octave   below 100Hz

單聲通EQ ：

HF   Shelving ± 15dB,12kHz. HM Peak/diq ± 15dB,500Hz -15kHz, Q=1.8. LM   Peak/dip ±15dB, 35Hz-1kHz, Q=1.8  LF Shelving ±15dB,80Hz.

立體聲EQ：

HF   Shelving ± 15dB,12kHz. HM Peak/diq ± 15dB,2.5kHz Q=1.8. LM Peak/dip     ±15dB, 250Hz  Q=1.8  LF Shelving ±15dB,80Hz.

尺寸：(長×高×寬)

609×150×560mm

1025×150×560mm

1233×150×560mm

重量：

17kg

27kg

32kg
