音頻系統延遲

< 1ms

數模轉換

24-bit

采樣(yàng)率

48KHz

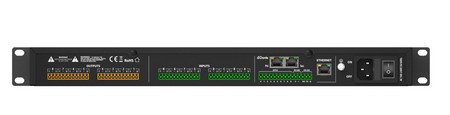

模拟音頻輸入輸出

ANALOG AUDIO INPUTS AND OUTPUTS

輸入通道(dào)

8 路平衡輸入. Mic/line level

音頻接口

3.81 mm 鳳凰插, 12-pin

輸入阻抗

11.5KΩ

最大輸入電平

14dBu/Line, -7dBu/Mic

幻象電源

+48VDC, 10mA, 每通道(dào)配置

輸出通道(dào)

8 路平衡輸出, line level

輸出阻抗

150Ω

 音頻指标  AUDIO PERFORMANCE SPECIFICATIONS

頻響曲線

20Hz-20kHz(+-0.5dB)/Line

20Hz-20kHz(+-1.5dB)/Mic

THD+N -90dB(@12dBu,1kHz,A-wt)/Line

-86dB(@-7dBu,1kHz,A-wt)/Mic

信噪比

105dB(@12dBu,1kHz,A-wt)/Line 95dB(@-7dBu,1kHz,A-wt)/Mic

連接和顯示  COMMUNITICATION PORTS AND INDICATORS

USB Micro-B type,

免驅

RS232 Serial port

communication串口通信

TCPIP網口 RJ-45,

Optional

指示燈

Power, Link, +48V,輸入輸出音頻信号

電氣與物理參數  ELECTRICAL AND PHYSICAL

供電範圍

AC100V---240V  50/60 Hz

尺寸

44mmx483mmx210mm

淨重

2.8kg

工作溫度

-20℃--80℃

散熱系統

内置風扇
