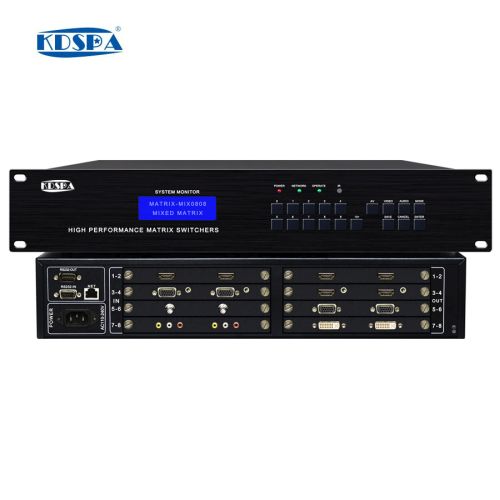

高清插卡混合矩陣8進8出KD- MIX0808

2021/11/22 17:45:39

混合矩陣8進8出的概述：

高清混合矩陣切換器8進8出, 型号：KD-MIX0808，8路以内可以任意定制。信号支持：HDMI、HDMI+音頻、DVI、VGA、VGA+音頻、CVBS、S-Video、AV、YPbPr、SDI、TCP等，支持高清分辨800*600---1920*1080---1920*1200，支持3D。

混合矩陣8進8出的控制方式：

1. 按鍵控制：設備前面闆上的按鍵可以操控矩陣的所有動作。（标配）

2. 遙控控制：設備标配一個遙控器，使用遙控器操控矩陣的所有動作。（标配）

3. 矩陣軟件控制：在電腦上安裝矩陣專用管理軟件，通過RS232串口就可以完全操控矩陣的所有動作。（标配）

4. 網絡控制：在電腦上安裝矩陣專用管理軟件，通過局域網就可以完全操控矩陣的所有動作。（選配）

5. 網絡APP軟件控制：在電腦上安裝APP軟件，軟件可以自定義編輯，通過局域網就可以完全操控矩陣的所有動作。（選配）

6. APP控制：在平闆電腦、手機上安裝APP軟件，軟件可以自定義編輯，通過WIFI連接就可以完全操控矩陣的所有動作。（選配）

7. 第三方控制：可以通過第三方的其他設備控制矩陣，例如：中控、拼接器、集成控制設備等。

混合矩陣8進8出的功能特性：

1. 輸入輸出：支持8路信号輸入，8路信号輸出。支持嵌入式多通道信号的交叉切換。

2. 輸入輸出卡：每塊闆卡爲2路，可按需求配置不同格式的輸入闆卡。

3. 自動讀取保存EDID，适合所有品牌的顯示設備；

4. 支持高清分辨800*600---1920*1080---1920*1200，支持3D；

6. 鋁拉絲材質面闆，高亮藍光液晶顯示屏；

7. 寬幅電源110-240V，雙串口加網口設置；

8. 出廠配置控制方式：電腦軟件控制、按鍵控制、遙控器控制；

9. 輸入和輸出都帶有放大功能，使用24AWG标準的線纜，1080P輸入傳輸距離可達20米，輸出傳輸距離可達25米。

10. 專業處理器，FPGA可編程邏輯陣列電路，性能更穩定，運行速度更快，系統更穩定；

11. 美國7.5GHz高帶寬芯片，高速數字交換技術，圖像清晰，解決串擾、重影與拖尾現象。

12. 支持無縫集成CMMAW技術和CCSEB電源管理技術；

13. EDID自動編輯，讀取速度快；

14. 内置輪循切換功能，内置16組場景存儲功能，能直接在面闆操作；

15. 支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；

16. 特有TCP/IP網絡控制管理功能，能通過以太網控制；(選配)

17. 全貼片SMD工藝，特有ESD靜電保護功能；

18. 設計中采用容錯技術，并采用了高抗幹擾能力的通信接口電路，保證了通信的可靠性；

19. 具有紅外遙控功能和RS232通信功能和網絡控制功能，和APP控制功能，用戶可以方便的完成演示過程中的信号切換；

20. 産品帶有斷電現現場切換記憶保護。

21. 震 動：ISTA 1A（國際保險箱運輸協會)；

22. 遵循标準：CE/FCC A級/VCCI/AS/NZS/ICES；

混合矩陣8進8出的技術指标：

1. 可接輸入卡：4張闆卡，每張卡2路，一共8路。

2. 可接輸出卡：4張闆卡，每張卡2路，一共8路。

5. 帶寬：7.5Gbps。

6. 串行控制接口：RS-232，9-針母 D型 接口。

7. 波特率與協議：波特率：9600，數據位：8位， 停止位：1，無奇偶校驗位。

8. 串行控制口結構：2 = TX，3 = RX，5 = GND。

9. 以太網控制接口：RJ-45母接口。

10. 以太網控制協議：TCP/IP。

11. 以太網控制速率：自适應10M/100M，全雙工或半雙工。

混合矩陣8進8出的規格：

1. 電源:100VAC ~ 240VAC, 50/60 Hz, 自适應電源。

2. 溫度:儲存、使用溫度: -20°~+70°C。

3. 濕度:儲存、使用濕度:10% ~ 90%。

4. 功率:40W。

5. 機箱尺寸：483mm（長）x 280mm（寬） x 90mm（高）。

6. 機架安裝:19英寸标準 2U高度。

7. 産品重量:8.0kg。
