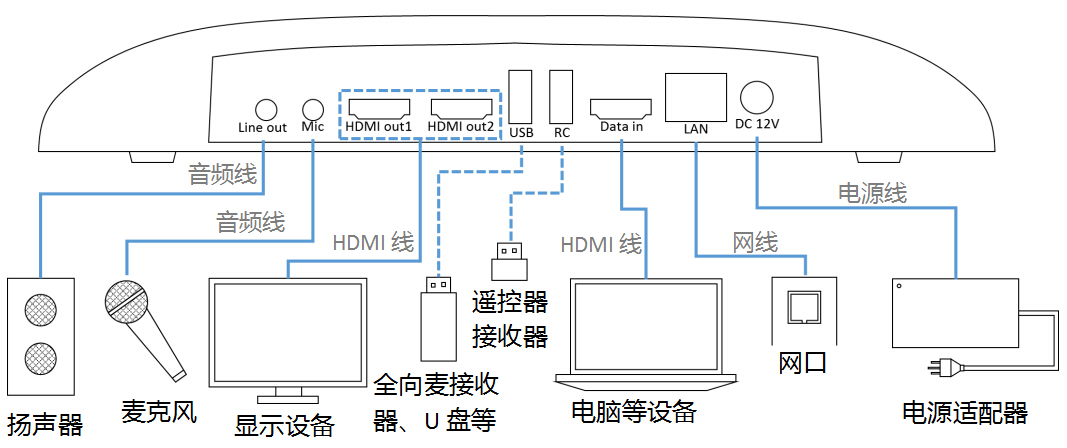

背面接線圖
功能特點:
1.一體化視頻會議終端,安裝部署更簡單;
2.基于2.4G遙控器的操作體驗,快捷方便;
3.内置高清視頻輸入,支持1路HDMI輸出;
4.支持2路3.5mm輸入和1路3.5mm輸出接口;
5.可通過H.323MCU與H.323協議設備無縫對接;
6.支持與PC、Android、iOS等各種終端混合會議;
7.業界首推H.265編解碼,所需傳輸帶寬降低40%;
技術參數
系統組件 | |
終端、遙控器、電源、線材 | |
通信協議 | |
多媒體框架 | IETF SIP |
視頻編解碼
| H265 H.264 H.264 High Profile(level 5) |
音頻編解碼 | G.723.1、G.728、G.722.1、AAC |
網絡 | TCP/IP、UDP、DHCP、HTTP |
視頻參數 | |
攝像頭規格
| 圖像傳感器:1/2.8英寸高品質 CMOS 傳感器:207萬像素 鏡頭光學變倍: 12倍光學變焦 f=3.9~46.8mm 視角:6.3°(窄角)~72.5°(廣角) 光圈系數:F1.8 ~ F2.4 電子變倍: X16 |
視頻分辨率
| 1920×1080 50/60fps 1280×720 50/60fps 960×544 50/60fps 864×480 50/60fps 720×576 50/60fps 640×480 50/60fps 320×240 50/60fps |
數據分辨率 | 1920×1080 |
屏幕流分辨率
| 1920×1080 5fps (128Kbps) 1920×1080 30fps (2Mbps) |
多媒體分辨率 | 1920×1080 30fps |
音頻參數 | |
音頻碼流 | 6.3Kbps~32Kbps |
音頻特性
| 回聲消除(AEC) 自動增益控制(AGC) 自動噪聲抑制(ANS) 前向糾錯(FEC) 靜音檢測(VAD) |
帶寬 | |
IP | 64Kbps~8Mbps(可調) |
接口規格 | |
視頻輸入接口 | HDMI × 1 |
視頻輸出接口 | HDMI × 2 |
音頻輸入接口 | MIC(3.5mm)× 1 |
音頻輸出接口 | Line out(3.5mm)× 1 |
網絡接口 | RJ45(10/100M Base-T)× 1 |
USB接口 | USB2.0 × 1 |
控制接口 | RC ×1 |
電源接口 | DC 12V2.5A×1 |
物理特性 | |
外觀參數
| 終端尺寸: 258*172*172
包裝尺寸: 340*210*145 淨重:2.2 kg 毛重:3.3 kg |
環境參數
| 工作溫度:0℃~45℃ 工作濕度:10%~80% 周圍噪音:小于45dBA SPL 最小照度:0.5lux 推薦照度:>300lux
|
